分度值、分辨力、分辨率的认识

分度值又称标尺间隔，是对应两相邻标尺标记的两个值之差*。

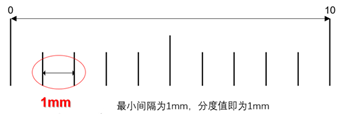

以图1标尺为例，分度值是指两条线之间的最小间隔，即为1mm。

           图1

*：引自JJF1001-2001 通用计量术语及定义。

对于带有游标的卡尺（以下称机械型卡尺），最小读数值取决于游标的分度值。

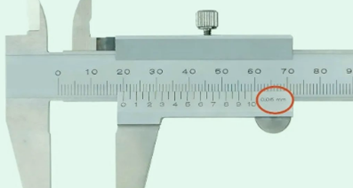

红圈处为游标的分度值0.05mm

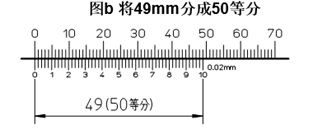

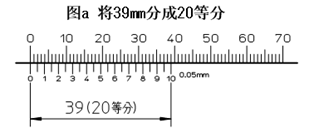

如下图图a中的卡尺的分度值为0.05mm，图b中的卡尺的分度值为0.02mm。

图a和图b都利用游标尺将主尺的最小间隔读数从0.1mm提升到了0.05mm或0.02mm，读数更精确。

分辨力是指引起相应示值产生可觉察到变化的被测量的最小变化*。

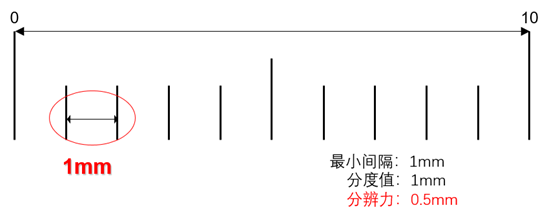

以图2为例，一般情况下，我们可觉察的最小变化量为分度值的1/2，所以可以认为这里的最小变化量为“0.5mm”，根据定义解释，图2的分辨力可以认为“0.5mm”。

             图2

*：引自JJF1001-2001 通用计量术语及定义。

综上所述，

如果被问到直尺（机械式）的最小读数，实际上是在问尺子的分度值是多少，而不是分辨力的大小。

在《JJF1001-2001通用计量术语及定义》中还有一个术语——显示装置的分辨力。

显示装置的分辨力

它的定义是能有效辨别的显示示值间的最小差值。

        图3

如图3所示，示值间的最小差值为0.0001mm，即分辨力为0.0001mm。

这种情况下，如果被问到最小读数值时，实际上是确认分辨力的大小。

通过上面的例子，我们还可以得出一个结论，那就是：

分度值是机械类量具的最小读数值的表述，而分辨力是数显量具的最小读数值。

特别注意：分辨力 ≠ 分辨率*

*分辨率一般用在显示或图像中，是度量位图图像内数据量多少的一个参数。

在选型过程中，分辨力和精度往往也容易被混为一谈。

特别注意：分度值 , 分辨力 ≠ 精度

精度是一种误差，是评估测量值和真实值偏差的参数。

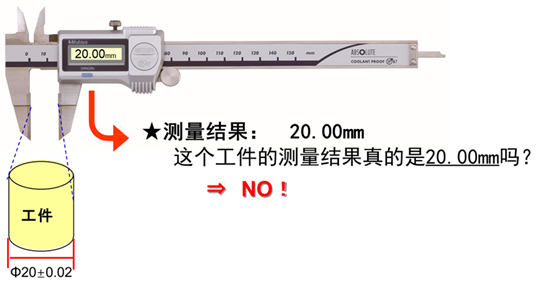

例：假设卡尺最大允许误差：±0.02mm（不确定度），测量工件后结果显示为20.00mm，但工件的测量结果真的一定是20.00mm吗？

答案是No！考虑到卡尺的精度，真值应在19.98 ～  20.02之间。

所以，精度越高，越接近于真实值，量具的可信度越大。
